XMG907光柱液位控制器在液位自動控制中的應用

更新時間：2024-04-26 點擊次數：1578

在工業及民用供水項目中，大量使用干簧管觸點式液位計，這些液位計是通過浮球式磁感應來觸發限位干簧繼電器，由干簧繼電器驅動中間控制繼電器，從而達到對水箱、水池的液位控制，因為成本低廉，安裝方便，至今仍在大量使用，但市場上要比出售的干簧管式液位計的質量水平良莠不齊，有的個人通過簡單的導線連接幾個干簧管，外加一個薄壁普通不銹鋼管就可以制作一個干簧管液位計，成本往往30元不到，有的成本更低，質量無法保證，在使用中，往往會出現浮球進水失靈、干簧管繼電器無效，連接導線脫落等故障，導致供水控制系統失靈，輕則耽誤正常用水，嚴重時水箱溢水，地下室被淹、設備受損的事故常有發生。

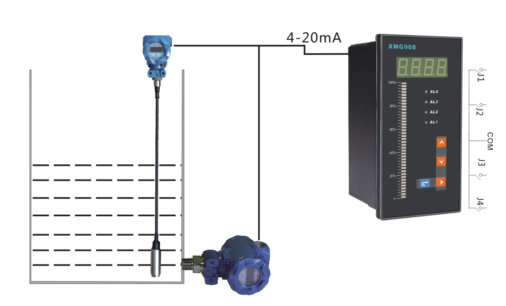

西安西曼電子科技有限公司生產的XMG907光柱液位控制器能有效的克服以上問題，檢測部分的液位探頭可以選用XM-LYW投入式液位變送器，或者XM-CYL水箱外裝靜壓式液位變送器,整個系統組成如下圖：

靜壓式液位計連續敏感的監測液位高度，并把液位高度信號轉換為工業通用的抗干擾強的4-20mA信號，XMG908光柱液位控制器接收到4-20mA信號，按量程換算，直觀顯示液位高度，同時在控制器上還有一個由40段LED光柱組成的模擬顯示，能形象的指示出水位的高度。液位顯示分辨率可根據現場情況任意調整。


對于溫度超過70℃的熱水，普通靜壓式液位計可能會因為結露、高溫等原因造成失靈，所以對于70℃以上熱水，我們有專門的不銹鋼毛細管導壓式液位計，可在100℃以內的熱水中長期可靠使用

XMG908光柱液位控制器以高性能工業級單片機作為管理核心，實時檢測液位探頭的信號變化，控制器內置四個獨立設定的電磁繼電器，可以對任意一個電磁繼電器設置啟動和停止的液位高度，由繼電器直接驅動接觸器啟動水泵、電磁閥等外部設備，從而實現對水位的低限、超低限、高限、超高限控制。

由于整個系統無可活動部件，不會產生機械故障，可保證系統安全有效長期運行。
