經常接到客戶電話咨詢，西門子37-300PLC接受熱電偶信號時，如果現場所有動力設備停止工作時，PLC能準確接收熱電偶的信號，讀取數據也比較穩定，但是當現場的變頻器啟動后，PLC讀取的數據就是出現異常波動，長慶油田水泥添加劑廠混合攪拌機的75KW蛟龍變頻器啟動時，用來測量水泥溫度的熱電偶會上下波動50多度，有時甚至會超過測量范圍，但如果蛟龍電機的變頻器停止工作，那么溫度顯示就正常，上下跳動在1℃以內。

用高速6位半萬用表測量發現，變頻器不啟動時，PLC接收端的信號為16.210mV, 系統觸摸屏顯示溫度375度，溫度正常，但如果啟動變頻器，PLC接收端的信號上下會跳動10多mV，溫度顯示也有上下200℃的跳動，從此分析，熱電偶信號受到變頻器的嚴重干擾

因為熱電偶信號輸出很小（一般在幾十個mV),在復雜的工業現場，尤其變頻器周圍有著很強的電磁干擾，加之熱電偶引線較長，極易受到變頻器干擾，導致熱電偶傳輸?shù)絧lc端口的信號很不穩定。

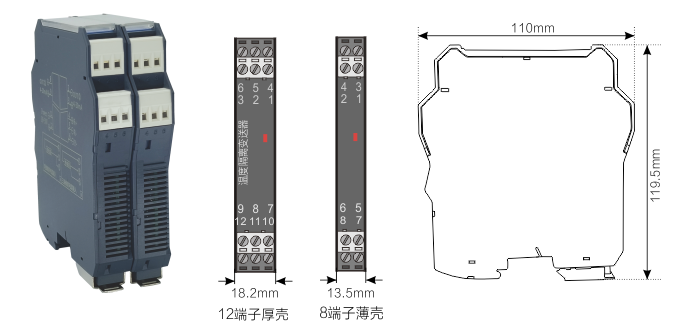

為此，我們在熱電偶輸出端，靠近熱電偶接線盒處加裝XM35T溫度隔離變送器，把熱電偶輸出的mV級小信號在0-1000度范圍內變送輸出為4-20mA的電流信號，再把電流信號送至PLCmA輸入端口，重新設置plc的輸入信號，開機后，無論變頻器是否啟動，PLC讀數都很穩定、正常，顯然XM35T溫度隔離變送器有效的解決了現場變頻器對熱電偶信號的干擾，并使得信號傳輸距離可以延長至百米左右。

西安西曼電子科技有限公司生產的XM35T隔離變送器輸入、輸出、電源是三隔離的，同時輸出信號經過高速光電隔離器的隔離，有效的消除周圍設備的電磁干擾對熱電偶信號的影響，成功的解決了變頻器對小信號的干擾。

解決問題時，我們也發現有幾個熱電偶傳感器的工藝存在缺陷，熱電偶的兩根金屬絲和外部不銹鋼保護殼是接觸的，這樣一來，熱電偶的金屬絲就會和整個設備接觸，有時用手去摸設備外殼，由于靜電的原因，熱電偶的輸出也會有跳動，有的用戶如果把熱電偶的外層屏蔽網接地，那么熱電偶將會被短路，造成無法測量。所以建議用戶仔細測量熱電偶的兩根金屬絲，要保證金屬絲和金屬保護管的絕緣度，如果是非金屬保護管，這個問題就不是很重要了。
