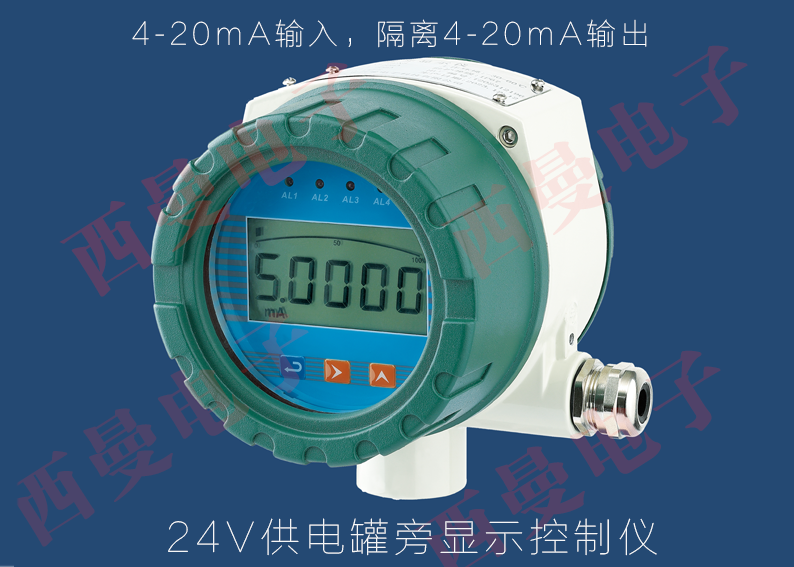

DC24V罐旁顯示控制儀

簡要描述：XM系列高精度防爆顯示控制器采用24位A/D轉換器，結合32位高性能工業級MCU，接受4-20mA信號，產品集信號采集、控制輸出、隔離變送輸出、RS485通訊輸出與一體，特別適合要求防爆的工業場合對各類變送器信號的處理。

產品型號：
廠商性質：制造商西曼電子
更新時間：2024-07-05
訪問次數：20208

說明書下載聯系我們

產品分類

磁翻板液位計常見故障以及解決方法

詳細介紹

一、產品特點

1、輸入、輸出信號雙重隔離，1-4路繼電器輸出

2、可向變送器提供經過隔離、限流的直流24V激勵電源，穩定、可靠

3、1英寸寬視角液晶顯示，8米可清晰讀數

4、防反射背光液晶，白底黑色，白天清晰，夜晚明亮

5、本安防爆、隔離防爆、粉塵區域防爆，IP67防護

二、技術參數

工作電源：DC 24V(21-26V) 0.5A

輸入信號：DC 4-20mA

輸入方式：兩線制、三線制、四線制（訂貨）

有效精度顯示范圍：-19999～50000

小數點位數：0-4位小數點任意設定

測量精度：±0.1%±1個位字

采樣速率：50次/秒

顯示刷新：10次/秒

模擬量變送輸出：4-20mA 0-10V

模擬量變送輸出精度：±0.2%

模擬量變送輸出負載能力：不小于500歐姆

繼電器輸出：4路繼電器常開輸出

繼電器負載：220V/3A

通訊輸出：RS485—RTU

可選顯示單位：MPa、KPa、m、cm、mm、℃、%、mA

殼體材質：ADC12壓鑄鋁合金

安裝固定孔螺紋規格：M27*2

電氣接口：M20*1.5內螺紋

工作環境：-30～60℃

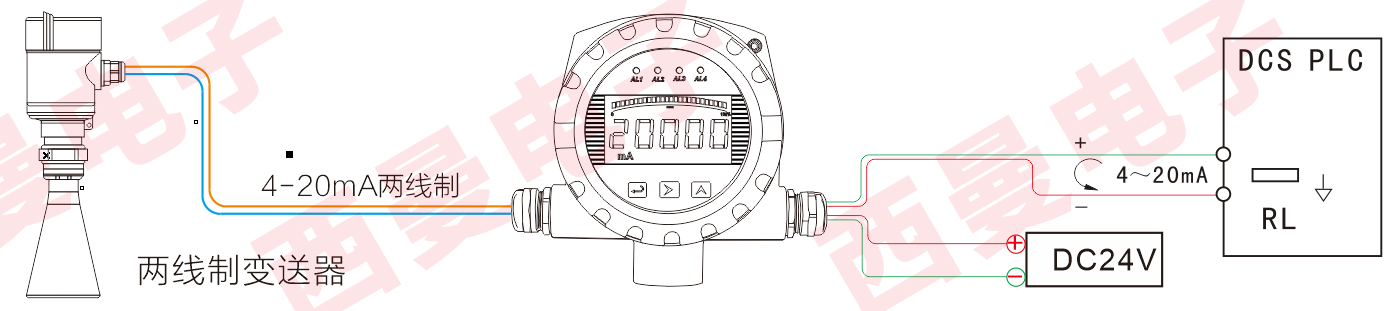

四、應用示意

五、應用場合

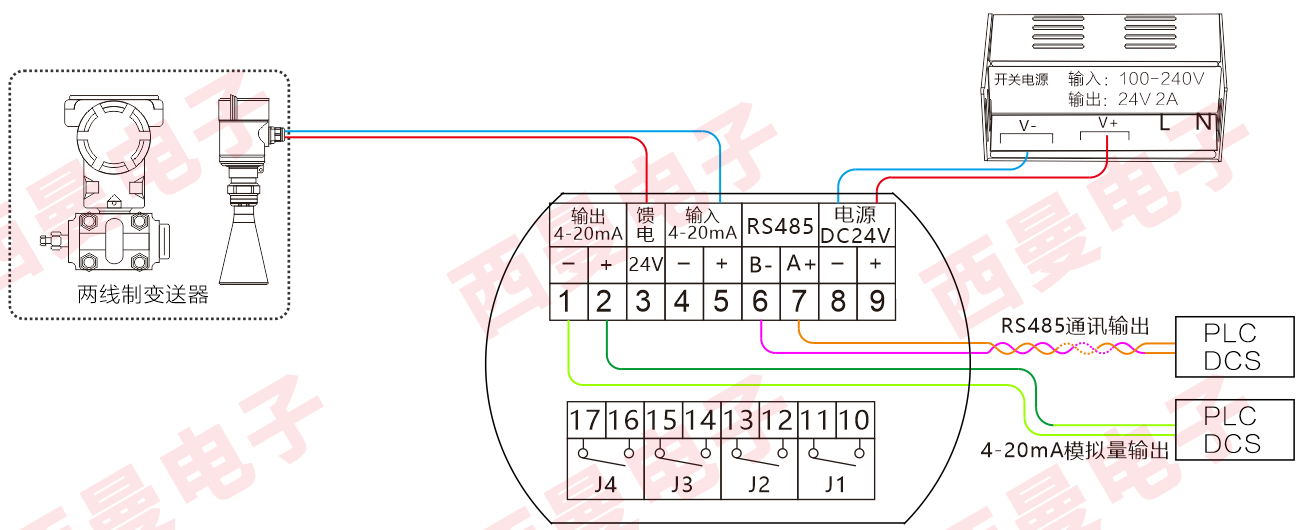

六、接線示例

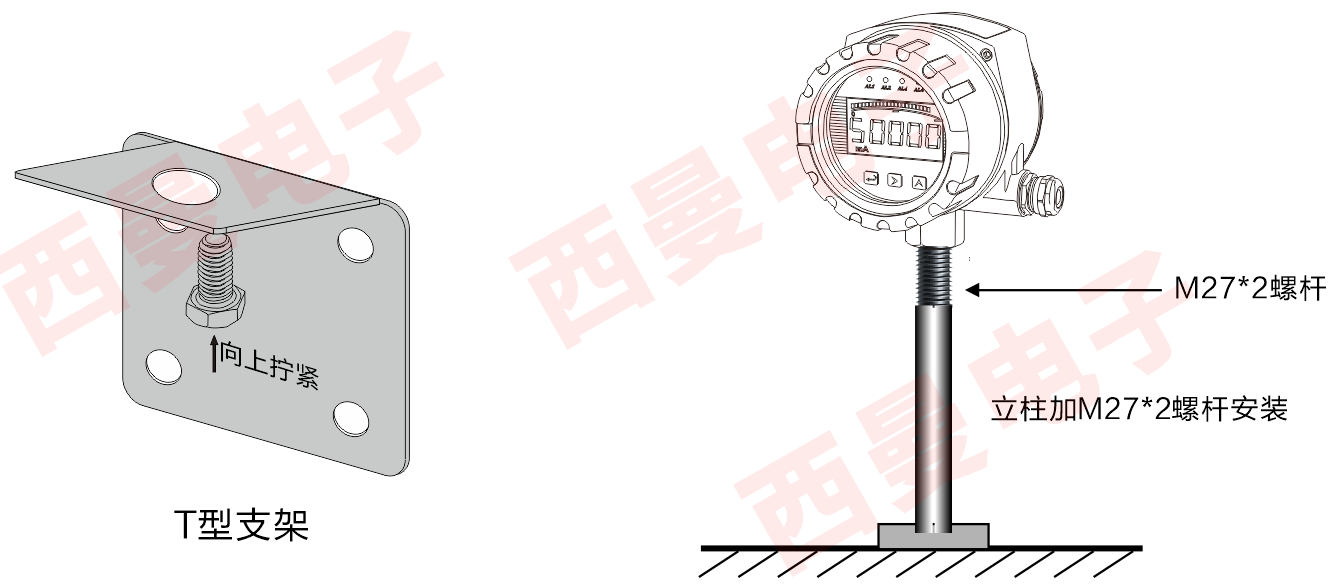

七、現場安裝

控制器下端留有M27*2的安裝固定內螺紋

客戶參考下圖根據安裝位置，自行安裝

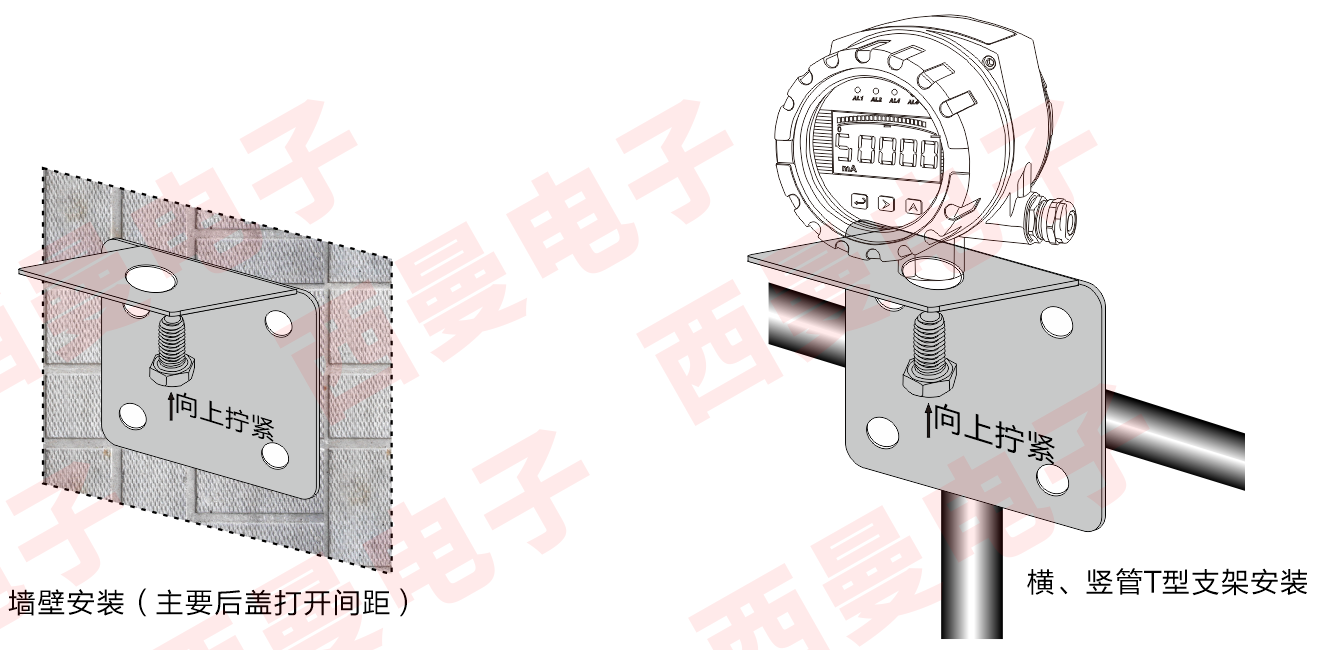

也可以向我公司選購多功能50mm管裝支架
